BPEL Configuration Properties - SyncMaxWaitTime

Caso tenha um processo BPEL que seja síncrono e esteja retornando o Fault abaixo, significa que o processo está levando mais tempo que o configurado na propriedade "SyncMaxWaitTime" (o default é 45 seg).

<env:Envelope xmlns:env="http://schemas.xmlsoap.org/soap/envelope/">
   <env:Header>
      <tracking:faultId xmlns:tracking="http://oracle.soa.tracking.core.TrackingProperty">40002</tracking:faultId>
   </env:Header>
   <env:Body>
      <env:Fault>
         <faultcode>env:Server</faultcode>
         <faultstring>request-response conversation has timed out for component = default/SyncMaxWaitTimeProject!1.0*soa_08421ba4-74aa-41a5-a491-4fce027f0858/BPELProcess1, flowId = 70003</faultstring>
         <faultactor/>
         <detail>
            <exception/>
         </detail>
      </env:Fault>
   </env:Body>
</env:Envelope>

Para alterar esta propriedade, no EM vá em "SOA Infraestructure" -> "SOA Administration" -> "BPEL Properties".

Click em "More BPEL Configuration Properties...", e procure a propriedade  "SyncMaxWaitTime" e altere com o valor desejado.

Usando Coherence Adapter no SOA Suite 12c

Vou demonstrar neste post como utilizar o Coherence Adapter no SOA Suite 12c. Como no post Habilitando Result Caching - Business Service, vamos armazenar o resultado de uma consulta utilizando o Coherence Adapter.

Certificando que o Coherence Adapter está "active" no domínio.

Faça o login no console, vá em "deployments".

Se estiver "installed", click no "CoherenceAdapter", vá em "Targets" e adicione seu server e click em "save".

No JDeveloper, crie um projeto SOA, e vamos configurar o Coherence Adapter. Arraste o "Coherence Adapter" para "External Reference".

Vamos criar o adapter para recuperar informação do Coherence.

Atribua um "Name"

Para o exemplo utilizarei o JNDI "eis/Coherence/Local"

Selecione "Get" em "Operation"

Preencha o "Cache Name" com "adapter-local"

Irá aparecer a mensagem informando que o campo "Key" não foi informado, este campo iremos informar depois no BPEL.

Selecione o "Element Schema" que irá ficar em cache

Agora vamos configurar o adapter para incluir no Coherence. Arraste o "Coherence Adapter" para "External Reference", e preencha o campo "Name".

Para o exemplo utilizarei o JNDI "eis/Coherence/Local"

Em "Operation" escolha "Put"

Desabilite a opção "auto-generate key" e em "Cache Name" atribua "adapter-local". Em "Time to Live" vamos usar a opção default.

Escola o mesmo "Element Schema" da operação "Get".

Criei um DB Adapter (schema HR, tabela COUNTRIES, veja post HR Schema Oracle XE), caso o país não exista no cache, consulto e incluo no cache.

 Abra o BPEL, e inclua uma atividade de "Invoke", em "Partner Link" selecione o Coherence Adapter que geramos para exutar o "Get".

Click na aba "Properties" e click em "+", selecione a propriedade "jca.coherence.Key" e atribua uma variável ou uma expressão.

Crie uma condição, para verificar se houve retorno, se existir montamos o response do BPEL, caso não exista, vamos consultar no banco e incluir no cache.

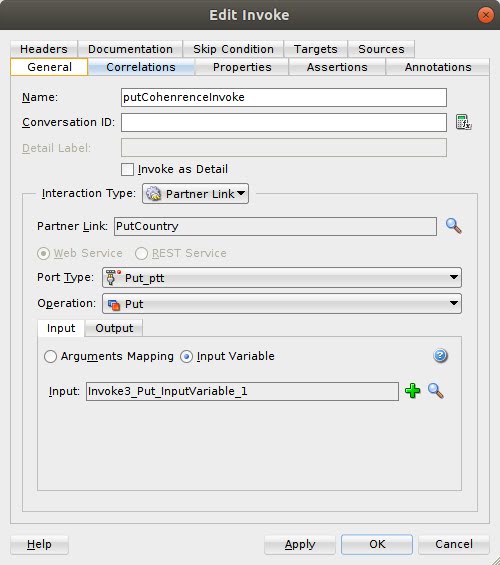

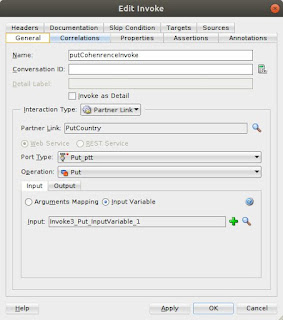

Inclua uma atividade de "Invoke", em "Partner Link" selecione o Coherence Adapter que geramos para exutar o "Put".

Click na aba "Properties" e click em "+", selecione a propriedade "jca.coherence.Key" e atribua uma variável ou uma expressão.

Antes da atividade de "Invoke", inclua uma atividade de "Assign" e atribua os valores na variável de input gerada no passo anterior.

Fluxo:

Primeira execução:

Segunda execução:

Importando certificado via script Python

Criei um script em python para executar o import no arquivo DemoTrust.jks.

Download em: https://github.com/leonardosugahara/wlst_examples aquivo addCertToDemoTrust.py

Altere as varáveis para as configurações de seu ambiente. Ex:

MIDDLEWARE_HOME = "/app/oracle/Middleware_12.2.1.2"
JAVA_HOME = "/app/jdk/jdk1.8.0_131"
CERT_FILE="/app/mycert.crt"
CERT_ALIAS = "mycertalias"

Execute o comando:

python addCertToDemoTrust.py

Caso queira criar um certificado para teste (no linux), certifique-se que possui o openssl instalado e execute os comandos:

openssl req -newkey rsa:2048 -nodes -keyout mydomain.key -out mydomain.csr

openssl req -key mydomain.key -new -x509 -days 365 -out mydomain.crt

Habilitando Result Caching - Business Service

Neste post irei mostrar como configurar o "result caching" de um business service.

O "result caching" é recomendado para serviços que não mudam com frequência suas respostas, assim ajudando a reduzir sobrecargas de rede, melhorando a escalabilidade e reduzindo cargas de servidores.

Esta configuração utiliza o Oracle Coherence, que está incluso no Weblogic.Para o correto funcionamento, precisamos configurar o "Cache Token", uma chave única para o Coherence efetuar o controle do cache.

Configurando "Result Caching" no Business Service.

Abra o Business Service e vá na sessão "Performance", click em "Enable Result Caching" e click em "expression"

Preencha com um valor que seja chave. Ex:

Em "Expiration Time", para teste, selecione "Duration" e coloque 15 segundos.

Default: utiliza o parâmetro "expiry-delay" do arquivo "osb-coherence-cache-config.xml" que está no arquivo resultcache.gar. O valor default é 5 minutos

Duration: permite que seja configurado hr:min:sec

Expression: Expressão XQuery para recuperar o tempo de expiração do resquest ou response.

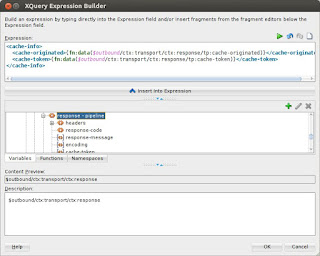

Coloque uma atividade de "Replace" no pipeline para verificarmos as informações de cache na chamada do business.


<cache-info>
  <cache-originated>{fn:data($outbound/ctx:transport/ctx:response/tp:cache-originated)}</cache-originated>
  <cache-token>{fn:data($outbound/ctx:transport/ctx:response/tp:cache-token)}</cache-token>
</cache-info>

Teste:
Primeira execução:

Segunda execução:

Observe que na segunda execução, o parametro "cache-originated" retornou com o valor "true", indicando que foi recuperado do cache.

O cache-token e o tempo de expiração podem ser sobrescritos via pipeline, inclua uma atividade de insert  e acrescente as informações em ./ctx:transport/ctx:request

Flow ID, Instance ID e ECID

Existem alguns IDs que são gerados ao executar um composite, que nos ajuda a monitorar o mesmo. Neste post, vou explicar sobre "Flow ID", "Instance ID" e "ECID".

Flow ID - Id único gerado para um fluxo de uma instância, com este id, mais o ECID, o SOA Suite gera rastreabilidade nas tabelas com o owner <PREFIXO>_SOAINFRA.

Instance ID - ID gerado para cada instância de composite e component.

ECID (Execution Context Id) - É global, um identificador único associado a uma execução de uma determinada requisição.
É utilizado para correlacionar mensagens em arquivo de log e nos fluxos de instância do composite. É passado via header  de um composite para outro, e de um componente para outro.

Vamos ver um exemplo na pratica. Para o fluxo de execução abaixo, veremos que só teremos um "ECID", dois "FLow ID", pois temos execução de dois composites, e um "Instance ID" para cada component.



Ao executarmos o fluxo, acessar a aba "Flow Instances" e consultarmos as instâncias recentes, vemos que o "Flow ID" é a chave para abrir a janela do fluxo de execução.

Click em "Show instance IDs" para exibir o id de cada componente.

Click em "Show XML" e irá encontrar o ECID.

Se executar a consulta das ultimas instâncias do outro composite, vemos um "Flow ID" diferente, mas que referencia os mesmos "Instance IDs" e o mesmo "ECID" do composite que fez a chamada deste.

Com esses id's conseguimos rastrear/monitorar as instâncias na base de dados e arquivos de log.

Arquivo de log:

Acesse o banco do owner <PREFIXO>_SOAINFRA.

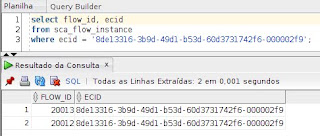

Tabela SCA_FLOW_INSTANCE

Tabela CUBE_INSTANCE

Tabela AUDIT_TRAIL

Na versão 12c não é mais possível extrair o xml da coluna log da tabela audit_trail via sql, mas existem APIs JAVA do SOA Suite para acesso desta informação.
